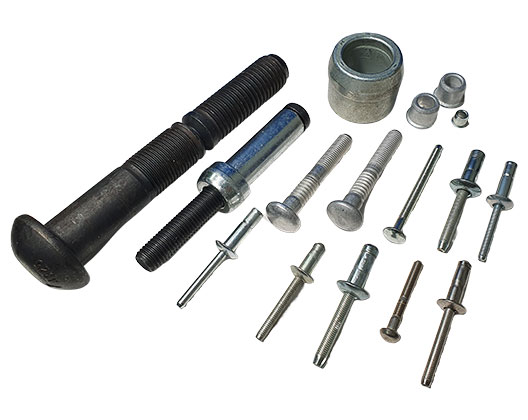

구조용 리벳은 일반적으로 RIVBOLT, MONOBOLT와 같은 소형
구조형 리벳부터 BOM BOLT / LOCK BOLT와 같은 대형 구조형
리벳까지 사용자의 어플리케이션에 따라 다양하게 적용될 수 있습니다.
높은 부하에도 견고하고 안정적인 고정 성능 및 멀티 그립을 갖춘
구조적 진동방지 패스너 제품입니다.
구조용 리벳은 일반적으로 RIVBOLT, MONOBOLT와 같은 소형 구조형 리벳부터 BOM BOLT, LOCK BOLT와 같은 대형 구조형 리벳까지 사용자의 어플리케이션에 따라 다양하게 적용될 수 있습니다.
높은 부하에도 견고하고 안정적인 고정 성능 및 멀티 그립을 갖춘 구조적 진동방지 패스너 제품입니다.
구조용 리벳 공구의 표준

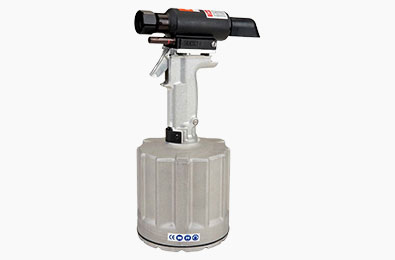

단일 사이클 40kN, 분당 20개 체결

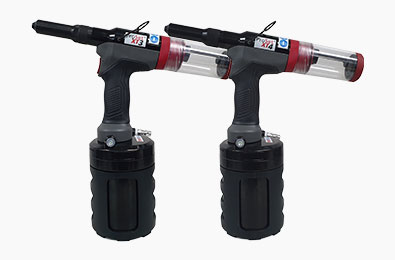

고속 및 고강력 체결 공구
소형 락볼트 및 맥스록 체결 공구

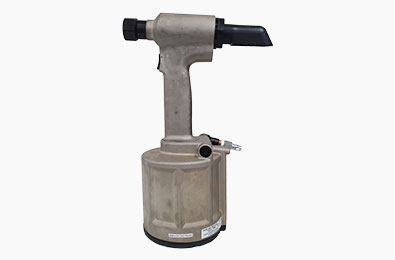

모노볼트, 리브볼트 스탠다드 체결 공구

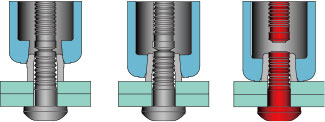

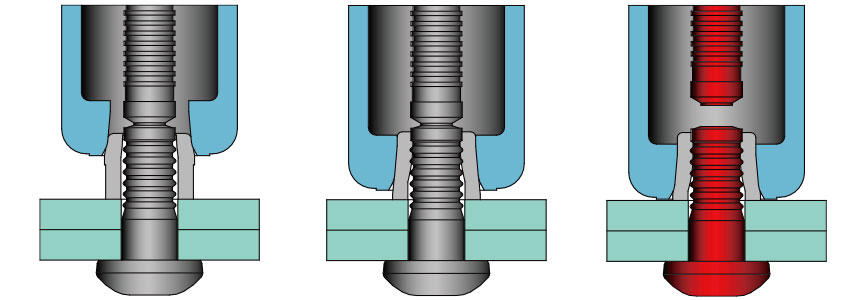

1) 모재의 가공된 홀에 Pin을 삽입하고 반대편에 Collar를 Pin에 끼웁니다.
2) 공구가 Pin을 당기고 Collar는 공구의 엔빌에 의해 강제로 눌러지기 시작합니다.
3) Collar가 Pin의 원형 홈 안으로 영구적으로 스웨징 락되어 체결이 완료됩니다.

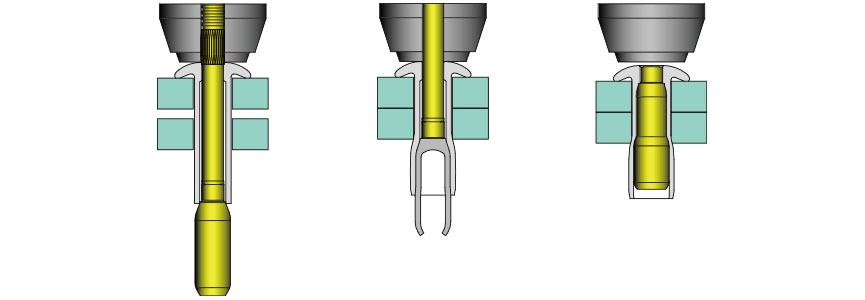

1) 모재에 가공된 홀에 KEMLOK 바디부분을 삽입합니다.
2) 공구가 맨드릴 또는 스템을 잡아 당겨 바디를 성형시키기 시작합니다.
3) 바디가 완전히 성형되어 모재를 체결시키고 홀 면에 강하게 압착되면 맨드릴은 끊어져 일부만 바디 내부에 남습니다.

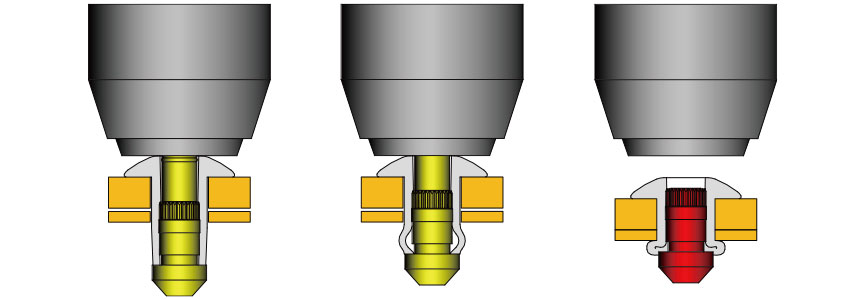

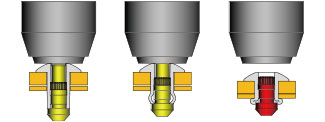

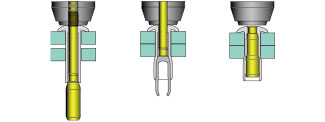

1) 모재에 가공된 홀에 RIVBOLT 바디를 삽입합니다.
2) 공구가 맨드릴을 잡아 당기면서 바디를 확관 성형시키기 시작합니다.
3) 바디가 완전히 성형되어 모재를 조립시키고 맨드릴은 머리와 거의 일치되게 끊어져 일부만 바디 내부에 남습니다.
빠른작업 속도 - 수초안에 체결되어 생산성 확보
고전단강도, 고인장강도 - 구조물 어플리케이션 적합
최고의 진동 저항력 - 고진동 제품에 유리
쉬운 사양 관리 - 멀티 그립으로 다양한 적용 분야
품질 검사 용이 - 빠르고 간편하게 육안으로 이상여부 확인
일관된 고성능 - 일관되고 정확한 연속적 균일 품질 유지
항공 산업

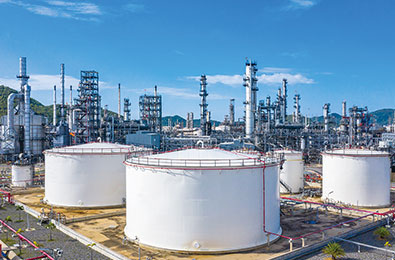

유류 산업

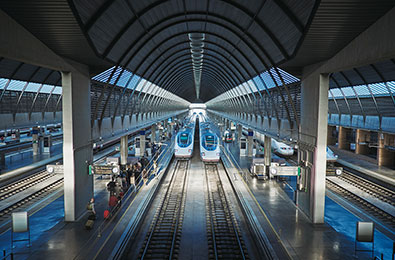

철도 산업
상용차 산업

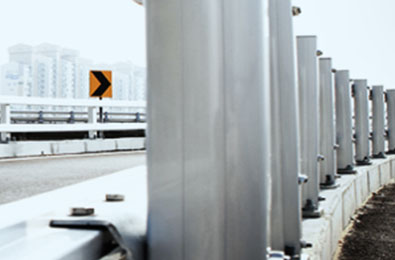

교통 산업
방위 산업
